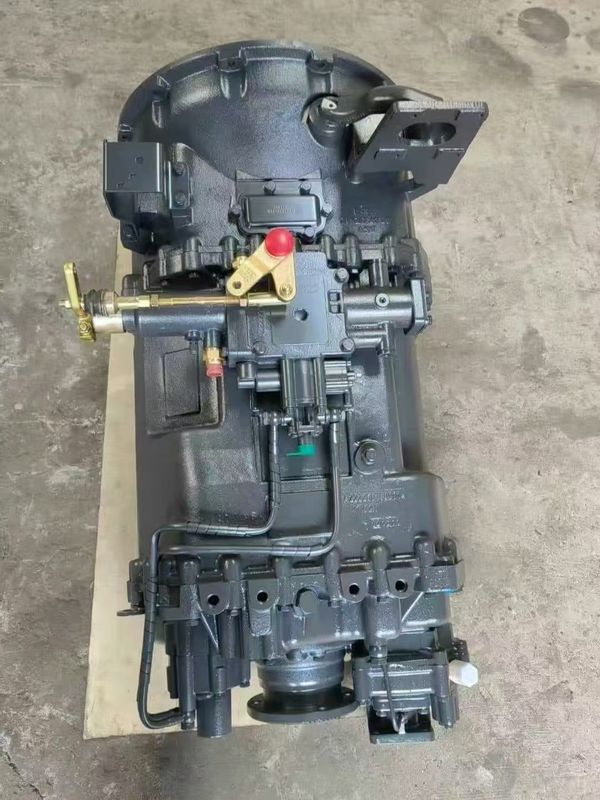

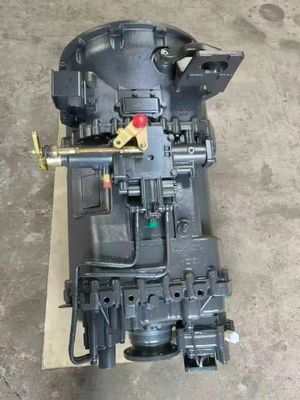

HW19710 ترانسمیشن Assy

عملکرد، مشخصات، مواد و پارامترهای کلیدی انتقال HW19710

1. تابع

• انتقال چند گیره: HW19710 یک گیرنده دستی 10 سرعت است که برای وسایل نقلیه تجاری سنگین طراحی شده است.ارائه طیف گسترده ای از نسبت گیرنده برای بهینه سازی بهره وری موتور در شرایط مختلف رانندگی (e(به عنوان مثال، سفر در بزرگراه، بار سنگین، یا شیب های تند).

• قابلیت چرخش بزرگ: با حداکثر چرخش ورودی 1900 N · m، برای موتورهای دیزل با قدرت بالا مناسب است و انتقال قدرت قابل اعتماد را در کاربردهای سخت تضمین می کند.

• طراحی پایدار:

• جعبه اصلی: دارای یک طرح دو طرفه (یا یک طرفه در برخی از انواع) برای توزیع بار بهبود یافته و کاهش فرسایش دنده است.

• جعبه کمکی: از مکانیسم های چرخ دنده سیاره ای برای انتقال صاف و طراحی فشرده استفاده می کند.

• هماهنگ کننده های اختیاری: برخی از انواع شامل هماهنگ کننده های کامل برای تغییر راحت تر هستند.

• کاربرد متنوع:

• محدوده تطبیق: سازگار با وسایل نقلیه با قدرت 336-420 اسب بخار

• PTO اختیاری (Power Take-Off): از تجهیزات کمکی (به عنوان مثال پمپ های هیدرولیک، جرثقیل ها) از طریق واحدهای PTO عقب اختیاری پشتیبانی می کند.

2مشخصات

• نسبت دنده ها:

• گير اول: 14284۱ (یا ۱۴)36:1 در برخی از انواع)

• گير دوم: 10623۱ (یا ۱۰)66(۱)

• سرعت سوم: 7871۱ (یا ۷)88(۱)

• گير چهارم: 5876۱ (یا ۵)82(۱)

• سرعت پنجم: 4375:1

• گير ششم: 3.265۱ (یا ۳)28(۱)

• گير هفتم: 2428۱ (یا ۲)44(۱)

• گير هشتم: 1.799۱ (یا ۱)80(۱)

• 9th Gear: 1.343۱ (یا ۱)33(۱)

• دوازدهم گير: 1:1 (دستور مستقيم)

• برعکس 1: 13913۱ (یا ۱۴)01(۱)

• معکوس 2: 3.18۱ (یا ۳)20(۱)

• وزن: ~355~430 kg (با توجه به پیکربندی متفاوت است)

• ظرفیت روغن: 1218 لیتر (با توجه به نوع مختلف)

• مکانیسم شیفت: دستی (غیر هماهنگ یا هماهنگ، بسته به نوع)

• فاصله مرکزی جعبه اصلی: 155 میلی متر

3مواد

• خانه گیربکس:

• آهن ریخته (استانداردی): برای کاربردهای سنگین، قدرت و دوام بالایی را فراهم می کند.

• آلیاژ آلومینیومی اختیاری: وزن را برای بهبود بهره وری سوخت کاهش می دهد (در صورت لزوم).

• دنده ها و گره ها:

• فولاد آلیاژ با قدرت بالا: مقاومت در برابر فرسایش، خستگی و بار های چرخشی بالا را تضمین می کند.

• ماشینکاری دقیق: تحمل های تنگ برای تعامل صاف گیر و کاهش صدا را حفظ می کند.

• لاجری و مهر و موم:

• حامل های با کیفیت بالا: تحمل بار سنگین و سرعت چرخش بالا.

• مهر و موم های ماندگار: از نشت و آلودگی روغن جلوگیری کنید.

4پارامترهای کلیدی

• حداکثر چرخش ورودی: 1900 N·m

• قدرت نامی: مناسب برای موتورهای نامی با 336 ≈ 420 اسب

• فاصله مرکز: 155 میلی متر (کادر اصلی)

• نوع دنده: دنده های مارپیچی که برای افزایش قدرت استفاده می شوند

• روانکاری: روانکاری اجباری و روانکاری اسپش در دنده

• ویژگی های اختیاری:

• دستیار شیفت: تلاش شیفت را کاهش می دهد

• PTO عقب: پشتیبانی از خروجی های هیدرولیکی یا مکانیکی اضافی.

• خانه آلومینیومی: گزینه سبک برای بهبود اقتصاد سوخت.

ملاحظات اضافی

• گزینه AMT در دسترس است: HW19710AL (AMT) دارای تغییر اتوماتیک با یک گشتاور نامی کمی پایین تر (1500 N · m) و نسبت های مبدل شده برای بهبود اقتصاد سوخت است.

• تعمیر و نگهداری: برای اطمینان از طول عمر روغن توصیه می شود که روغن به طور منظم تغییر داده و بررسی شود.

• انطباق: برخی از انواع ممکن است با استانداردهای جدیدتر انتشار (به عنوان مثال، یورو VI) مطابقت نداشته باشند و برای صادرات یا استفاده از جاده ای طراحی شده اند.

انتقال HW19710 برای قابلیت اطمینان ، کارایی و انعطاف پذیری طراحی شده است ، که آن را به یک انتخاب محبوب برای وسایل نقلیه تجاری سنگین در چین و فراتر از آن تبدیل می کند.
