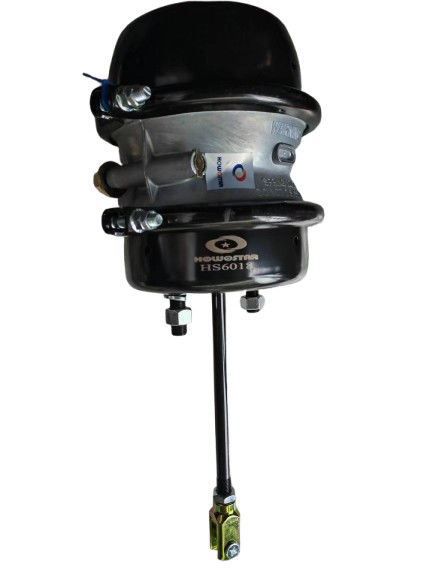

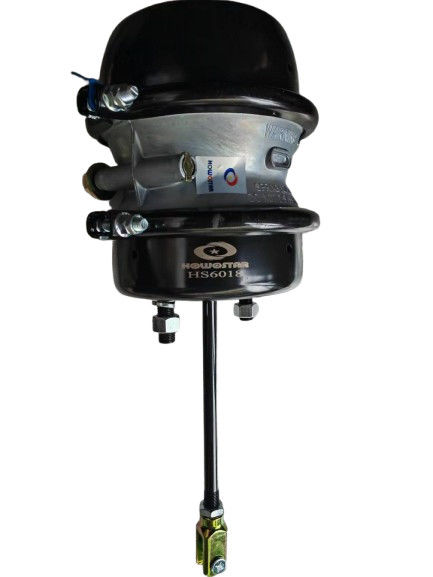

محفظه ترمز عقب فووا دوگانه

محفظه ترمز عقب Fuwa دوگانه

1. عملکرد

• عملکرد ترمز دوگانه:

• ترمز سرویس: هنگامی که هوای فشرده وارد محفظه سرویس ("پورت 11") می‌شود، دیافراگم را به جلو می‌راند و ترمز را از طریق میله فشار فعال می‌کند.

• ترمز پارک: هنگامی که فشار محفظه پارک ("پورت 12") کاهش می‌یابد، فنر ذخیره انرژی آزاد می‌شود و دیافراگم را به جلو می‌راند و ترمز را درگیر می‌کند.

• ایمنی ترمز اضطراری: در صورت خرابی منبع هوا، ترمز پارک به طور خودکار درگیر می‌شود و از بی‌حرکتی خودرو اطمینان حاصل می‌کند.

• ترمز تطبیقی با بار: طراحی دو محفظه‌ای امکان تنظیم مستقل نیروهای ترمز سرویس و پارک را فراهم می‌کند و با بارهای مختلف و شرایط رانندگی سازگار می‌شود.

2. مشخصات فنی

• پیکربندی محفظه:

• محفظه سرویس: برای ترمزگیری دینامیکی در حین کارکرد خودرو.

• محفظه پارک: برای ترمزگیری استاتیک هنگام پارک یا در شرایط اضطراری.

• پورت‌ها:

• پورت "11": ورودی هوای ترمز سرویس.

• پورت "12": ورودی/خروجی هوای ترمز پارک.

• نصب: معمولاً به مجموعه ترمز محور عقب پیچ می‌شود، با فلنج یا براکت برای اتصال ایمن.

3. مواد

• بدنه محفظه: آلیاژ آلومینیوم با استحکام بالا یا چدن برای دوام و مقاومت در برابر فشار.

• دیافراگم: غشای انعطاف‌پذیر لاستیکی یا پلیمری برای جدا کردن محفظه‌های هوا و انتقال نیرو.

• فنر: فنر فولادی با کشش بالا برای ذخیره انرژی و فعال‌سازی ترمز پارک.

• آب‌بندها: آب‌بندهای لاستیکی یا مصنوعی برای جلوگیری از نشت هوا و اطمینان از قابلیت اطمینان طولانی‌مدت.

4. پارامترهای کلیدی

• فشار کاری:

• محفظه سرویس: 8–10 بار (116–145 psi).

• محفظه پارک: 8–10 بار (116–145 psi) برای رهاسازی، 0 بار برای درگیری.

• نیروی ترمز:

• ترمز سرویس: معمولاً 11,000–15,000 نیوتن (2,473–3,372 lbf) در فشار نامی.

• ترمز پارک: 10,000–14,000 نیوتن (2,248–3,147 lbf) از طریق نیروی فنر.

• کورس میله فشار: 40–65 میلی‌متر (1.57–2.56 اینچ)، بسته به مدل.

• محدوده دما: -40°C تا +80°C (-40°F تا +176°F)، اطمینان از عملکرد در آب و هوای شدید.

• عمر چرخه: ≥1,000,000 چرخه (ترمز سرویس)، با مقاومت در برابر خستگی فنر که برای استفاده طولانی‌مدت آزمایش شده است.

• وزن: تقریباً 8–12 کیلوگرم (17.6–26.5 پوند)، بسته به اندازه و پیکربندی.

5. ویژگی‌های اضافی

• مقاومت در برابر خوردگی: بدنه پوشش‌داده‌شده و بست‌های فولادی ضد زنگ برای افزایش طول عمر در محیط‌های سخت.

• طراحی مدولار: امکان تعویض آسان اجزای جداگانه (به عنوان مثال، دیافراگم، فنر) بدون تعویض کامل محفظه را فراهم می‌کند.

• انطباق: با استانداردهای بین‌المللی مانند SAE J1402، ECE R13 و FMVSS 121 برای ایمنی سیستم ترمز مطابقت دارد.
