محل منبعچین
-
نام تجاریHOWOSTAR
-
شماره مدلHowo Tansmission Assy HW19712
-
مقدار حداقل تعداد سفارش1
-
جزئیات بسته بندیجعبه چوبی

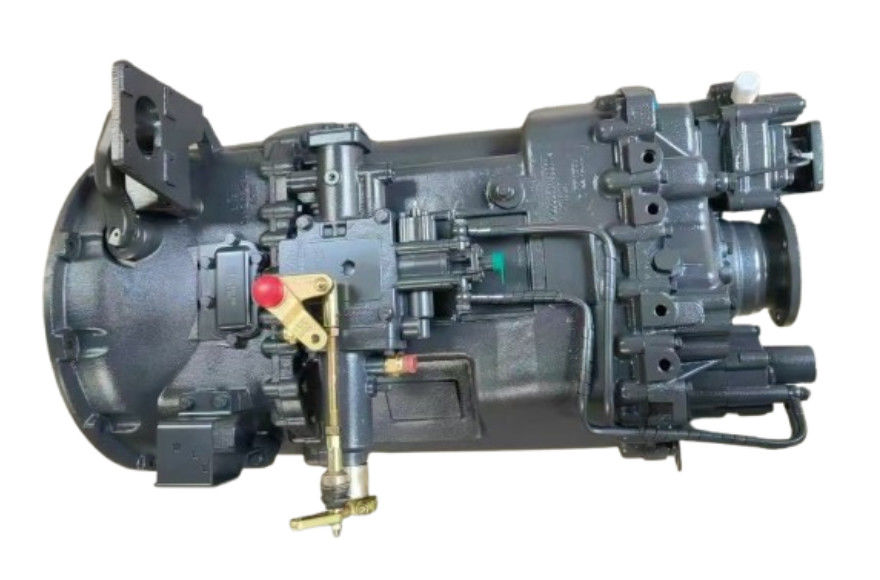

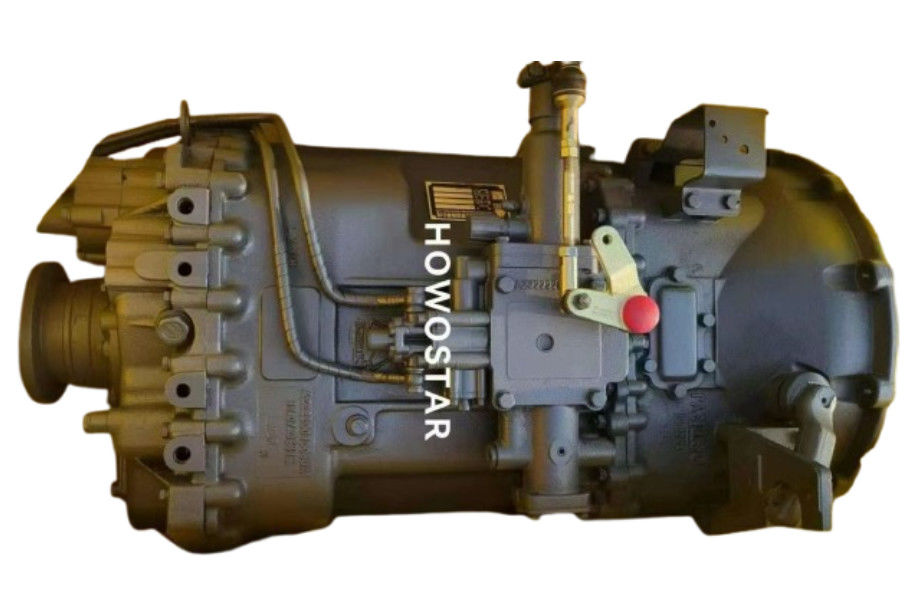

Howo Tansmission Assy HW19712
توابع و کاربردهای مجموعه انتقال HW19712
مجموعه انتقال HW19712، یک گیربکس دستی 12 سرعت که توسط گروه کامیون سنگین ملی چین (CNHTC) توسعه یافته است، برای وسایل نقلیه تجاری سنگین طراحی شده است.ارائه ارائه انرژی بهینه، دوام و سازگاری در سناریوهای عملیاتی مختلف. عملکرد و کاربردهای اصلی آن عبارتند از:
1پیکربندی چند گیر برای انتقال قدرت سازگاری
• 12 چرخ جلو + 2 چرخ عقب: HW19712 دارای 12 چرخ جلو و 2 چرخ عقب است که تنظیم دقیق گشتاور و سرعت را برای بارهای سنگین، شیب های شیب دار و سفر بزرگراه امکان پذیر می کند.
• مثال: دنده های پایین تر (1 ′′ 6) باعث ایجاد چرخشی بالا برای استفاده در جاده یا ساخت و ساز می شوند، در حالی که دنده های بالاتر (7 ′′ 12) باعث افزایش بهره وری سوخت در هنگام حمل و نقل بزرگراه می شوند.
• حداکثر تورک ورودی: تا 1900 N · m (2100 N · m برای انواع HW19712C / CL) را اداره می کند ، اطمینان از قابلیت اطمینان در تحت بار شدید.
2طراحی ساختاری قوی برای استفاده سنگین
• طرح دو بخش: شامل یک جعبه اصلی (6 دنده جلو) و یک جعبه کمکی (2 دنده) است که برای تشکیل 12 سرعت جلو ترکیب می شوند.
• مکانیسم دو طرفه: جعبه اصلی با استفاده از دو طرفه 180 درجه از هم فاصله دارد که باعث کاهش بار گشتاور در هر شاخه و به حداقل رساندن طول محوری می شود.
• کاهش دنده های سیاره ای: جعبه کمکی از یک سیستم دنده های سیاره ای برای انتقال گشتاور بالا، طراحی جمع و جور و عمر طولانی استفاده می کند.
3مکانیسم های پیشرفته تغییر دنده
• همگام سازی آستین کششی: شیفت ها از طریق آستین های کششی با زاویه های مخروطی 35 درجه اجرا می شوند، که اجازه می دهد مرکز و همگام سازی خودکار در طول تعامل.
• جعبه اصلی دستی + جعبه کمکی پنوماتیک: جعبه اصلی به صورت دستی جابجا می شود، در حالی که جعبه کمکی برای تغییر بدون دردسر در محدوده بالا / پایین از کنترل پنوماتیک استفاده می کند.
4توزیع بار و کاهش استرس
• شاخه اصلی شناور: شاخه اصلی در حالت شناور کار می کند، نیروهای شعاعی را به طور مساوی توزیع می کند و حامل های سوزن سنتی را از بین می برد، بنابراین فرسایش را کاهش می دهد و قابلیت اطمینان را افزایش می دهد.
• تراز گیری بهینه شده: "تطابق دندان" اطمینان از اتصال مناسب گیر، به حداقل رساندن سر و صدای و ارتعاش.
5سیستم روان کننده کارآمد
• چسبیدن اجباری + اسپلش: ترکیبی از یک پمپ جریان بالا برای چسبیدن اجباری اجزای حیاتی (به عنوان مثال، همگام کننده ها، لوله کش ها) با چسبیدن اسپلش برای دنده ها است.
• فیلتر روغن یکپارچه: تمیز بودن روغن را حفظ می کند و طول عمر انتقال را افزایش می دهد.
6سازگاری با PTO
• ادغام PTO عقب: پشتیبانی از PTOهای اختیاری (به عنوان مثال HW50، HW70) برای تجهیزات کمکی (به عنوان مثال پمپ های هیدرولیکی، جرثقیل ها) ، با روانکاری اجباری که نیاز به روغن اضافی را از بین می برد.
7طراحی سبک و جمع و جور
• گزینه آلیاژ آلومینیوم: پوشش آلومینیومی اختیاری وزن را تا 15٪ در مقایسه با فولاد کاهش می دهد، بهبود اقتصاد سوخت و ظرفیت بار مفید.
مشخصات کلیدی برای مجموعه انتقال HW19712
پارامتر جزئیات
مدل HW19712 (استانداردی) ، HW19712C/CL (تومنت بالا)
پیکربندی دنده 12F + 2R
حداکثر تورک ورودی 1900 N·m (استانداردی) ، 2100 N·m (C/CL)
سرعت نامی ۲۶۰۰ دور در دقیقه
وزن 357 کیلوگرم (استانداردی) ، 392 کیلوگرم (C/CL)
ظرفیت نفت 13-14.5 لیتر
طول کل ۹۱۵ میلی متر
نسبت دستگاه سر 11.8 (استانداردی) ، 15.01 (انتخابی)
کاربردهای صنعتی
• تدارکات و حمل و نقل: کامیون های طولانی مدت از محدوده 12 سرعت و بهره وری سوخت بهره مند می شوند.
• ساخت و ساز و معادن: کامیون های گمپ و حفاری از گشتاور بالا و دوام برای زمین های خشن استفاده می کنند.
• وسایل نقلیه تخصصی: کامیون های آتش نشانی، مخلوط کننده های سیمان و وسایل نقلیه نظامی از سازگاری PTO برای سیستم های کمکی استفاده می کنند.
مجموعه گیرنده HW19712 با قابلیت سازگاری چند چرخ دنده، ساخت قوی و روان سازی کارآمد، آن را به یک سنگ بنای مهندسی وسایل نقلیه تجاری سنگین تبدیل می کند.سازگاری آن با PTO ها و خانه آلومینیومی اختیاری قابلیت انعطاف پذیری آن را در صنایع مختلف افزایش می دهد.
